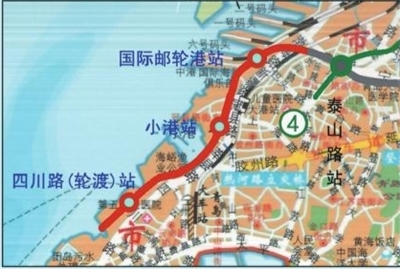

青岛市地铁2号线西延段线路示意图。地铁供图

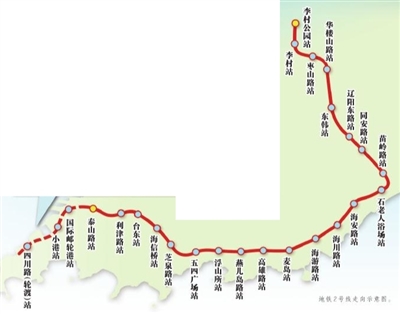

地铁2号线走向示意图。

　　备受市民关注的青岛地铁2号线取得重大进展。12月15日上午，由青岛市市政公用工程质量安全监督站监督指导，青岛地铁集团第一建设分公司建设管理，中铁三局承建的青岛地铁2号线国际邮轮港站至泰山路站区间TBM右线顺利贯通，标志着2号线一期工程调整方案——四川路（轮渡）站至泰山路站段(简称“2号线西延段”)全线洞通。2号线西延段全长约3.84公里，起于市南区轮渡站折返线，止于市北区泰山路站，新建四川路（轮渡）站、小港站和国际邮轮港站，共包含三站四区间。

　　将全面转入铺轨等阶段

　　2号线西延段是青岛市城市更新和城市建设三年攻坚行动重点项目，建成后将助推国际邮轮港区、小港、轮渡等区域突破胶济铁路及新冠高架路阻隔的交通瓶颈，为青岛西部老城区接入快速公共交通走廊提供重要支撑，可有效解决西部老城区沿线交通需求，同时为配合国际邮轮港区的开发建设提供有效交通支持，对于全面支持邮轮母港片区海陆空交通一体化发展策略、引领型现代海洋城市将发挥重要作用。

　　全线洞通后，2号线西延段工程将全面转入铺轨、装饰装修和机电设备安装阶段，力争2024年年底实现通车。

　　距胶州湾海岸最近仅7米

　　临近海岸线、穿越老城区、下穿铁路和高架，2号线西延段在施工中遇到了“三道坎”。青岛地铁集团第一建设分公司通过精选一流队伍、创新技术手段、严格施工方案，有效利用双重预防机制提前对重大风险源进行研判。从2020年11月开始，2号线西延段掘进至今1000多个日夜中，新冠高架路上车流穿行、胶济铁路列车飞驰、金茂湾商业区人来人往……人们并不知道，地铁2号线建设团队在默默无声中打败了一只又一只“拦路虎”，终于实现全线洞通。

　　“四川路（轮渡）站至小港站区间距离胶州湾海岸最近距离仅7米，区间埋深约28米，主要以微风化花岗岩为主，在施工过程中极易发生涌水、涌砂等风险。在这么恶劣复杂的地质条件下，2号线西延段每一米的掘进都极为不易。”中铁二院2号线西延段设计负责人史宣陶感慨道。

　　作为双护盾TBM掘进机主司机，中铁三局李锁每天需要驾驶着长135多米、重800多吨的“钢铁巨龙”在地下穿梭，穿越一个接一个的风险源。为了保障掘进安全，第一建设分公司采用超前探水技术，借助电磁波阻抗变化特征，实现掌子面前方围岩含水位置与含水量的预报，能够超前探测施工机械前方不良地质条件，特别是地下水的位置和含水量，为安全高效掘进提供科学决策依据。同时，项目部就超硬岩地层进行专项研究，不断优化掘进参数，定期组织推演，助力双护盾TBM像“钢铁巨龙”一样，克服了地质条件差和地下水丰富等诸多困难，顺利穿越了诸多破碎带岩层。

　　超前技术为掘进保驾护航

　　2号线西延段TBM区间多处下穿新冠高架路，桩基基础埋深仅为6至16米，区间拱顶距离基础底部约为16至35米。一旦TBM在推进中对前方土体压力过大，就会导致桩基受压，存在桥桩桥柱倾斜的风险。国际邮轮港站—泰山路站区间需要以45°下穿正在运营中的胶济铁路，距离铁路路基最小净距仅有18米，该区间从西往东依次下穿4股道，影响范围79米，而且隧道围岩处于中风化和强风化岩层中，施工过程中稍有不慎，就可能造成路基倾斜、不均匀沉降等风险。此外，线路穿越居民小区及繁华地段，容易对居民工作生活造成影响。

　　在恶劣地质条件下，第一建设分公司邀请专家对施工方案进行论证，优化施工方案、创新技术手段，对重大风险源超前研判和科学应对保障。一方面，把控制地面沉降手段（豆砾石吹填和回填灌浆）作为TBM施工关键管控指标；另一方面，通过科学数据模型，对TBM隧道下穿铁路全过程有限元分析仿真模拟，确保下穿既有铁路工程顺利完成。

　　弃壳拆解，TBM壳体做内壁

　　2号线西延段在泰山路站接入已经运营的2号线，泰山路站紧邻居民区，双护盾TBM无法正常吊出，想要在1个月内将两台刀盘直径6.3米、总长135米、重约800吨的双护盾TBM完全拆解，然后运送至3.4公里外的地面，这在国内城轨领域建设史上是从未有过的。

　　施工人员想出了“弃壳拆解”的新办法。第一建设分公司与设计院、施工单位工程师反复研究后决定，将6.3米直径的TBM壳体留在隧道里做内壁，抹一层钢筋混凝土，成为工程的一部分；将可以拆解的电机、油缸等部件一一拆除，沿原路运输返回到TBM始发井吊出来。“洞内所需拆解的设备重量均超过20吨，主驱动机等大型设备部件重量更是达到了58吨。由于部件形状异形、体积庞大、十分笨重、数量较多，加上空间狭窄、潜在安全风险高，整个拆除作业步步充满挑战，无任何经验可供借鉴，拆解和搬运都是大难题。”中铁三局项目总工李树光介绍。

　　“这是首次在国内城轨领域采用双护盾TBM洞内弃壳、解体工艺，节省拆迁安置等投资约4000万元。”李树光说。最终，两台TBM共计30000多个零部件都安全拆除，装箱运回仓库。这创造了国内首次“双护盾TBM洞内弃壳拆解”新纪录。

　　/ 延伸 /

　　一体化整合地下空间

　　交通是城市的动脉，是未来发展的命脉。发展轨道交通，不但是缓解青岛西部城区拥堵的首选，更能助力区域经济社会繁荣发展。2号线西延段线路不长，只有3个新建车站，但肩负多重使命。

　　地铁2号线西延段连接着国际邮轮港区、金茂湾商业区等重要片区，其中，国际邮轮港站作为青岛国际邮轮母港区综合客运枢纽（已被正式列入交通运输部“十四五”综合客运枢纽项目库）的重要组成部分，与邮轮母港客运中心等重大项目连接，与周边开发地块进行一体化设计，使已建、在建项目与地铁地下空间互联互通，实现地下综合空间的一体化整合。
